CAMMAX 环氧贴片系统

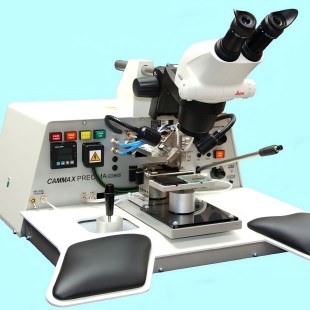

EDB65 共晶贴片机

EDB65 共晶贴片机

EDB65是一款简单实用而可靠的手动共晶贴片机,能满足实验室应用、样板生产、预生产和小规模生产的高定位精度需求。

能迅速地配置适合于各种常用半导体管壳,在人工操作的模式下,最高速度为每小时300个工件。

        芯片处理和安放

芯片吸头负荷是可调的,对于非常小、易碎的芯片,采用的负荷也非常小。吸头温度可以非常精密地控制到150℃。精密的自动横向台允许操作员在邦定时观察芯片的吸取和定位。配有一个旋转工具夹,对于多芯片或预焊料定位,可以提供一个三头手动选择的工具夹组件。

        摩擦控制

独立的摩擦系统通过气缸驱动在轴臂上沿X轴移动,整个轴臂固定在一个Z轴滑片上,可以使用凸轮控制的Z向操纵杆来降低轴臂位置。摩擦时间、频率和幅度都可以调整,也可以在生产过程中固定这些参数,以确保稳定的生产工艺。

        工具夹

数字温度控制器用来控制工具夹温度,最高达500℃。流量控制器提供加热过的保护气给工具夹。工具夹可以适配的基板尺寸最大为51MM×51MM,(金属头)、DIP(双系列直插管壳)LEADFARAME(引线框)CHIP CARRIER (无引线载体)等等都适用,我们还可以根据客户的特别要求为客户专门设计。

        光学器件

根据客户的需要提供客户需要的各种 范围的显微镜,CAMMMAX PRECIMA 可以提供满足客户各种特殊需求的多款精 密显微镜和配件。

       特点

  • 自动横向滑动台,可观察芯片吸取和定位状态

  • 51MM×51MM的基板面积

  • 用于精确定位的8:1精细操作杆

  • 用于芯片和预焊料的双头旋转工具夹

  • 可调时间、频率和幅度的独立气缸驱动摩擦系统

  • 可互换的加热工具夹

  • 可选脉冲加热工具夹

            基本参数:

    工作台横向移动距离

    工作台粗移动距离

    工作台精密移动距离

    工作台加热控制

    摩擦频率

    摩擦时间

    摩擦幅度

    摩擦驱动

    工具夹温度范围

    芯片上料

    保护气

    照明

    定位精度

    88.9mm

    50.8mm×50.8mm

    9.50mm

    0-500℃

    0-10 次/秒 可调

    0-3秒 可调

    ±0.38mm 可调

    气动

    0-150℃

    直径为50.8毫米的镜面托盘

    双向照明

    ±0.05mm
